大口径天基平台全谱段成像光学系统设计

李轶庭 付岳刚 王灵杰 张玉慧 刘铭鑫

李轶庭, 付岳刚, 王灵杰, 张玉慧, 刘铭鑫. 大口径天基平台全谱段成像光学系统设计[J]. 中国光学. doi: 10.37188/CO.2019-0255
引用本文: 李轶庭, 付岳刚, 王灵杰, 张玉慧, 刘铭鑫. 大口径天基平台全谱段成像光学系统设计[J]. 中国光学. doi: 10.37188/CO.2019-0255
LI Yi-ting, FU Yue-gang, WANG Ling-jie, ZHANG Yu-hui, LIU Ming-xin. Optical design of visual and infrared large-aperture imaging system based on a space-based platform[J]. Chinese Optics. doi: 10.37188/CO.2019-0255
Citation: LI Yi-ting, FU Yue-gang, WANG Ling-jie, ZHANG Yu-hui, LIU Ming-xin. Optical design of visual and infrared large-aperture imaging system based on a space-based platform[J]. Chinese Optics. doi: 10.37188/CO.2019-0255

大口径天基平台全谱段成像光学系统设计

doi: 10.37188/CO.2019-0255
详细信息
    作者简介:

    李轶庭(1993—),男,辽宁沈阳人,硕士研究生,2015年于长春理工大学学士学位,主要从事光学设计研究。Email:188437027@qq.com

    王灵杰(1979—),男,江苏人,硕士,副研究员,2002年于天津大学获得学士学位,2007年于中国科学院长春光学精密机械与物理研究所获硕士学位,主要从事空间光电系统研究。E-mail:wanglingjie@126.com

Optical design of visual and infrared large-aperture imaging system based on a space-based platform

  • 摘要: 针对用于地球静止轨道卫星的遥感面阵快照式成像光谱仪传输数据量过大引起的数据传输困难,信号采集处理时间长的问题,利用地球静止轨道平台可以长期驻留固定区域上空的特点,提出采用压缩感知的大口径全谱段快照式光谱仪的方案。对其光学系统结构进行设计,并对相关参数进行了计算。物镜采用同轴三反式无焦系统,用分色片对系统分光,经过对各系统优化处理,最终获得了幅宽为400 km◊400 km,可见光分地面像元分辨率为40 m,中波红外地面像元分辨率为400 m,长波红外地面像元为625 m的光学系统,设计结果MTF可见光路在78.125 lp/mm高于0.455,中波红外光路在33.3 lp/mm高于0.518,长波红外光路在20.8 lp/mm高于0.498;系统光谱分辨率分别为可见光20 nm、中波红外50 nm、长波红外光150 nm;可见光路二级光谱小于0.05 mm,设计结果具有良好的成像质量,各部分光学系统成像质量接近衍射极限,设计结果满足应用和指标需求。

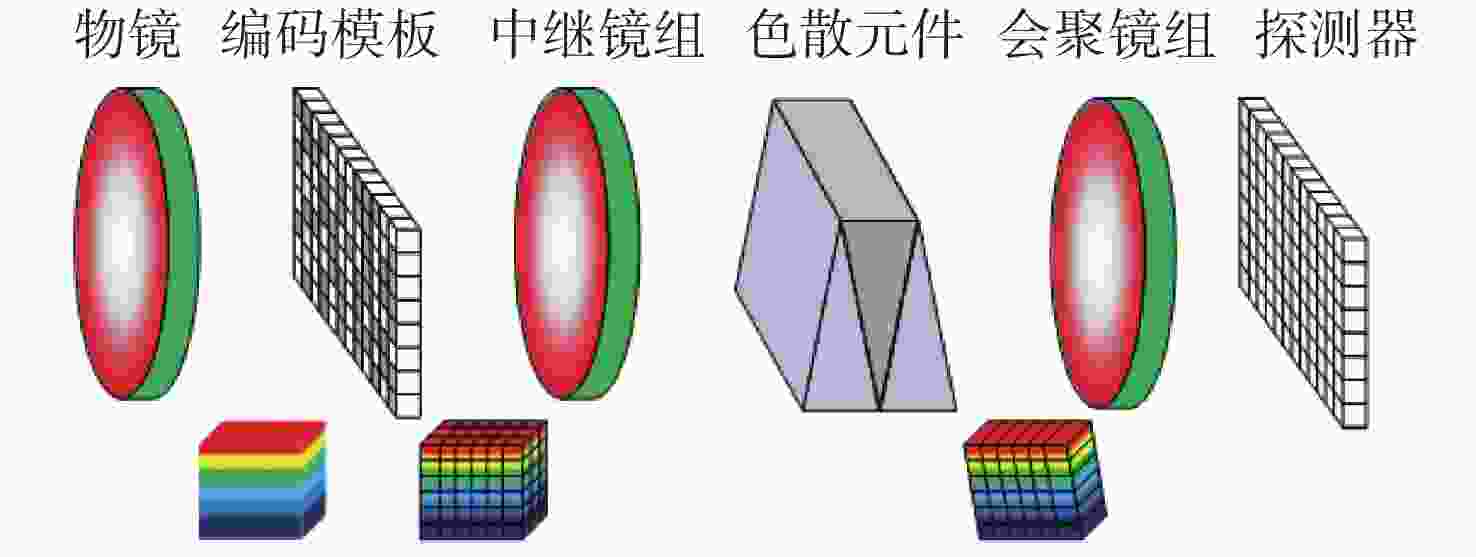

  • 图  1  压缩感知光谱成像系统原理图

    Figure  1.  Schematic diagram of a compressive sensing spectral imaging system

    图  2  基于压缩感知的大口径全谱段光谱仪物理模型

    Figure  2.  Physical model of the visual and infrared large-aperture multispectral sensor based on compressive sensing

    图  3  光学系统结构图

    Figure  3.  Structure of the optical system

    图  4  物镜结构图

    Figure  4.  Structure of the objective lens

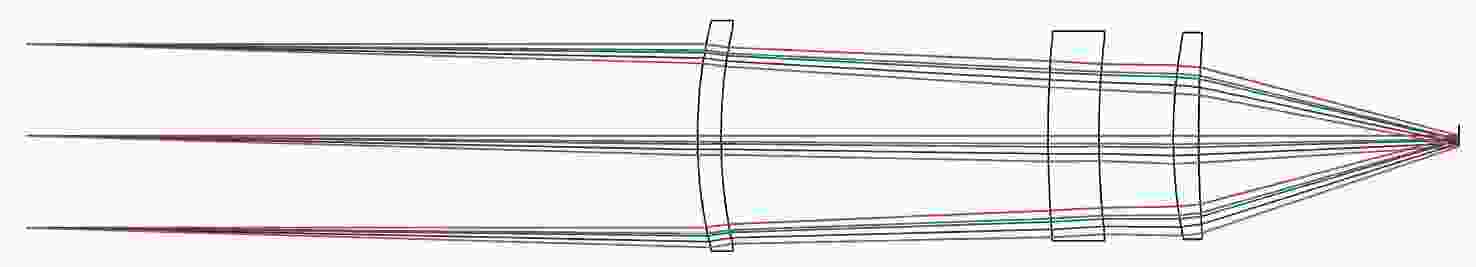

    图  5  可见光一次会聚光路

    Figure  5.  First converging lens of the visual part

    图  6  可见光准直及会聚光路

    Figure  6.  Collimating and Converging lens of the visual part

    图  7  500 nmMTF

    Figure  7.  MTF at 500 nm

    图  8  700 nmMTF

    Figure  8.  MTF at 700 nm

    图  9  900 nmMTF

    Figure  9.  MTF at 900 nm

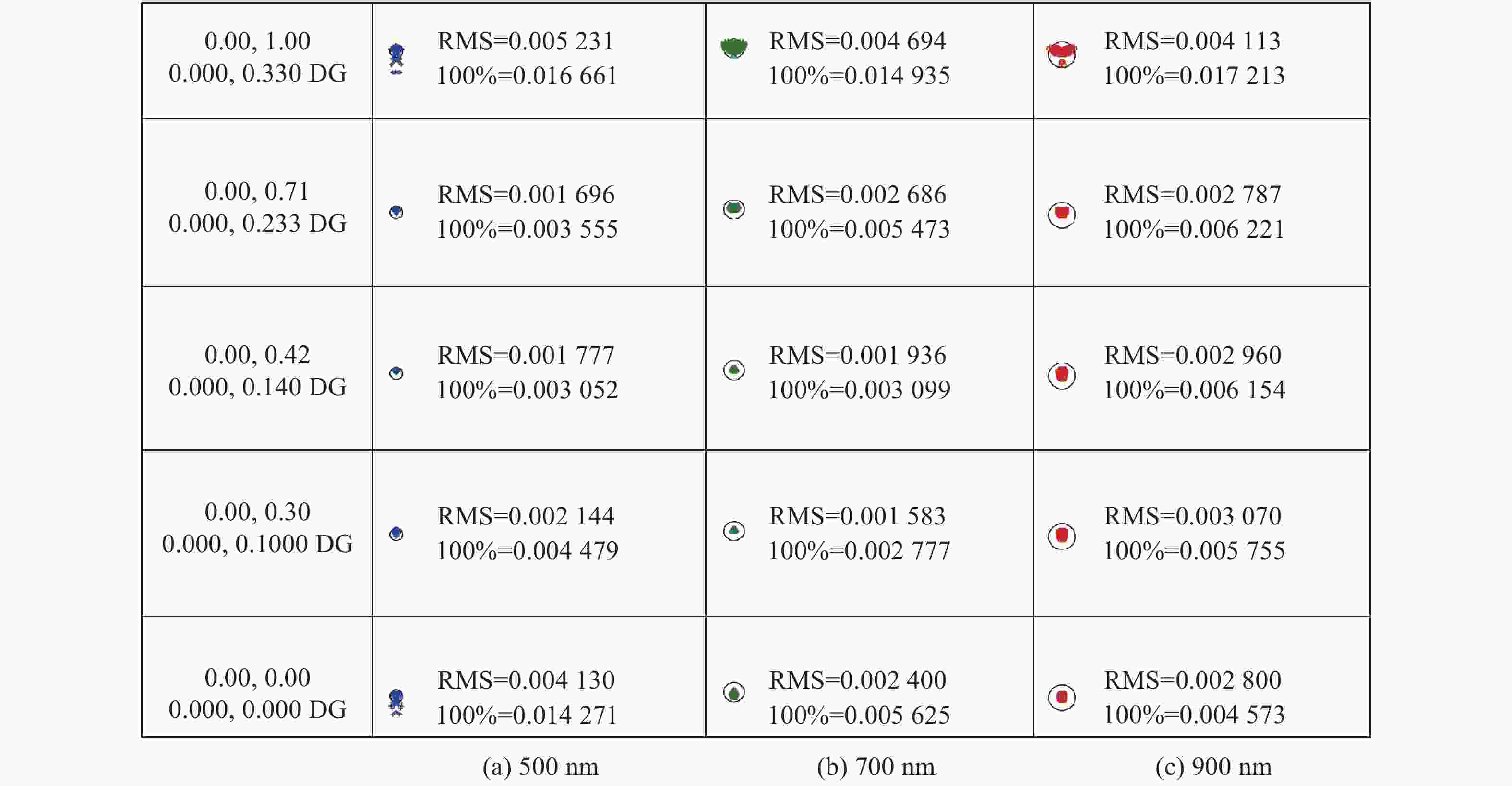

    图  10  500 nm点列图

    Figure  10.  Spot diagram at 500 nm

    图  11  700 nm点列图

    Figure  11.  Spot diagram at 700 nm

    图  12  900 nm点列图

    Figure  12.  Spot diagram at 900 nm

    图  13  可见光路二级光谱

    Figure  13.  Secondary spectrum of the visual part

    图  14  不同视场下可见光路光谱分辨率

    a)ω=0.33° b)ω=0.2334° c)ω=0.2° d)ω=0°

    Figure  14.  Spectral resolution of the visible spectrum in different fields of view

    a)ω=0.33° b)ω=0.2334° c)ω=0.2° d)ω=0°

    图  15  可见光系统谱线弯曲示意图

    Figure  15.  Schematic diagram of spectral smile of the visual spectrum

    图  16  中波红外一次会聚光路

    Figure  16.  First converging lens of the MWIR part

    图  17  中波红外准直及会聚光路

    Figure  17.  Collimating and Converging lens of the MWIR part

    图  18  3500 nm MTF

    Figure  18.  MTF at 3500 nm

    图  19  3800 nm MTF

    Figure  19.  MTF at 3800 nm

    图  20  4100 nm MTF

    Figure  20.  MTF at 4100 nm

    图  21  3500 nm点列图

    Figure  21.  Spot diagram at 3500 nm

    图  22  中波红外3800点列图

    Figure  22.  Spot diagram at 3800 nm

    图  23  4100 nm点列图

    Figure  23.  Spot diagram at 4100 nm

    图  24  中波红外光谱分辨率

    a)ω=0.33° b)ω=0.2334° c)ω=0.2° d)ω=0°

    Figure  24.  Spectral resolution of the MWIR part in different fields of view

    a)ω=0.33° b)ω=0.2334° c)ω=0.2° d)ω=0°

    图  25  中波红外系统谱线弯曲示意图

    Figure  25.  Schematic diagram of the spectral smile of the MWIR part

    图  26  长波红外一次会聚光路

    Figure  26.  First converging lens of the LWIR part

    图  27  长波红外准直及会聚光路

    Figure  27.  Collimating and Converging lens of the LWIR part

    图  28  7700 nmMTF

    Figure  28.  MTF at 7700 nm

    图  29  8600 nmMTF

    Figure  29.  MTF at 8600 nm

    图  30  9500 nmMTF

    Figure  30.  MTF at 9500 nm

    图  31  7700 nm点列图

    Figure  31.  Spot diagram at 7700 nm

    图  32  长波红外8600 nm点列图

    Figure  32.  Spot diagram at 8600 nm

    图  33  长波红外9500 nm点列图

    Figure  33.  Spot diagram at 9500 nm

    图  34  不同视场下长波红外光路分辨率

    a)ω=0.26° b)ω=0.184° c)ω=0.140° d)ω=0°

    Figure  34.  Spectral resolution of the LWIR part from different fields of view

    a)ω=0.26° b)ω=0.184° c)ω=0.140° d)ω=0°

    图  35  长波红外系统谱线弯曲示意图

    Figure  35.  Schematic diagram of spectral smile of LWIR part

    表  3.1  光学系统设计要求

    可见光中波红外长波红外
    空间分辨率/m40400625
    幅宽/km400×400400×400320×320
    光谱分辨率/nm2050150
    下载: 导出CSV

    表  3.2  光学系统探测器参数

    可见光中波红外长波红外
    像元数10000×100001024×1024512×512
    像元尺寸/ μm6.4×6.415×1524×24
    下载: 导出CSV

    表  3.3  光学系统参数

    可见光中波红外长波红外
    系统孔径/mm700
    视场角2ω0.66×0.660.66×0.660.52×0.52
    系统焦距/mm450013501375
    下载: 导出CSV

    表  3.4  子系统参数

    可见光一次会聚光路/准直光路中波红外一次会聚光路/准直光路长波红外一次会聚光路/准直光路
    系统焦距/mm900/5341350/1371375/124
    光栅线对数lp/mm1705045
    下载: 导出CSV
  • 戴立群, 唐绍凡, 徐丽娜, 等. 从可见光到热红外全谱段探测的星载多光谱成像仪器技术发展概述[J]. 红外技术,2019,41(2):107-117.

    DAI L Q, TANG SH F, XU L N, et al. Development overview of space-borne multi-spectral imager with band range from visible to thermal infrared[J]. Infrared Technology, 2019, 41(2): 107-117. (in Chinese
    马文坡, 练敏隆. “高分四号”卫星凝视相机的技术特点[J]. 航天返回与遥感,2016,37(4):26-31. doi: 10.3969/j.issn.1009-8518.2016.04.004

    MA W P, LIAN M L. Technical characteristics of the staring camera on board GF-4 satellite[J]. Spacecraft Recovery &Remote Sensing, 2016, 37(4): 26-31. (in Chinese doi: 10.3969/j.issn.1009-8518.2016.04.004
    陶家生, 孙治国, 孙英华, 等. 静止轨道高分辨率光学遥感探索[J]. 光电工程,2012,39(6):1-6. doi: 10.3969/j.issn.1003-501X.2012.06.001

    TAO J SH, SUN ZH G, SUN Y H, et al. Exploration of high resolution optical remote sensing of the geostationary orbit[J]. Opto-Electronic Engineering, 2012, 39(6): 1-6. (in Chinese doi: 10.3969/j.issn.1003-501X.2012.06.001
    罗秀娟, 刘辉, 张羽, 等. 地球同步轨道暗弱目标地基光学成像技术综述[J]. 中国光学,2019,12(4):753-766. doi: 10.3788/co.20191204.0753

    LUO X J, LIU H, ZHANG Y, et al. Review of ground-based optical imaging techniques for dim GEO objects[J]. Chinese Optics, 2019, 12(4): 753-766. (in Chinese doi: 10.3788/co.20191204.0753
    黄思婕. 地球静止轨道大动态范围信息获取技术研究[D]. 上海: 中国科学院研究生院(上海技术物理研究所), 2015.

    HUANG S J. Research on the technology of geosynchonous orbit high dynamic range information acquisition[D]. Shanghai: Shanghai Institute of Technical Physics of the Chinese Academy of Sciences, 2015. (in Chinese).
    刘铭鑫. 基于压缩感知的编码孔径光谱成像技术研究[D]. 长春: 中国科学院大学(中国科学院长春光学精密机械与物理研究所), 2019.

    LIU M X. Research on coded aperture spectral imaging technology based on compressed sensing[D]. Changchun: Changchun Institute of Optics, Fine Mechanics and Physics, Chinese Academy of Sciences, 2019. (in Chinese).
    钱路路. 计算光谱成像技术研究[D]. 合肥: 中国科学技术大学, 2013.

    QIAN L L. Research on computational imaging spectroscopy[D]. Hefei: University of Science and Technology of China, 2013. (in Chinese).
    闫歌, 许廷发, 马旭, 等. 动态测量的高光谱图像压缩感知[J]. 中国光学,2018,11(4):550-559. doi: 10.3788/co.20181104.0550

    YAN G, XU T F, MA X, et al. Hyperspectral image compression sensing based on dynamic measurement[J]. Chinese Optics, 2018, 11(4): 550-559. (in Chinese doi: 10.3788/co.20181104.0550
    韩庆, 王健, 熊峥, 等. 用于长波红外目标模拟器的DMD衍射特性分析[J]. 红外与激光工程,2017,46(5):93-99.

    HAN Q, WANG J, XIONG ZH, et al. Diffraction characteristics analysis for DMD-based scene projectors in the long-wave infrared[J]. Infrared and Laser Engineering, 2017, 46(5): 93-99. (in Chinese
    吕伟振, 刘伟奇, 魏忠伦, 等. 基于DMD的高动态范围成像光学系统设计[J]. 红外与激光工程,2014,43(4):1167-1171. doi: 10.3969/j.issn.1007-2276.2014.04.026

    LV W ZH, LIU W Q, WEI ZH L, et al. Design of high dynamic range imaging optical system based on DMD[J]. Infrared and Laser Engineering, 2014, 43(4): 1167-1171. (in Chinese doi: 10.3969/j.issn.1007-2276.2014.04.026
    孙永强, 胡源, 王月旗, 等. 数字微镜器件在会聚成像光路中的像差分析[J]. 光学学报,2019,39(3):0311001. doi: 10.3788/AOS201939.0311001

    SUN Y Q, HU Y, WANG Y Q, et al. Analysis on aberration of digital micromirror device in convergent imaging path[J]. Acta Optica Sinica, 2019, 39(3): 0311001. (in Chinese doi: 10.3788/AOS201939.0311001
    刑振冲. 灵巧型长焦多波段共口径光学系统的研究[D]. 长春: 中国科学院大学(中国科学院长春光学精密机械与物理研究所), 2018.

    XING ZH CH. Research on miniature telefocal multiband common aperture optical system[D]. Changchun: Changchun Institute of Optics, Fine Mechanics and Physics, Chinese Academy of Sciences, 2018. (in Chinese).
    张天一, 朱永田, 侯永辉, 等. LAMOST高分辨率光谱仪研制[J]. 中国光学,2019,12(1):148-155. doi: 10.3788/co.20191201.0148

    ZHANG T Y, ZHU Y T, HOU Y H, et al. Construction of a LAMOST high resolution spectrograph[J]. Chinese Optics, 2019, 12(1): 148-155. (in Chinese doi: 10.3788/co.20191201.0148
    曹佃生, 林冠宇, 杨小虎, 等. 紫外双光栅光谱仪结构设计与波长精度分析[J]. 中国光学,2018,11(2):219-230. doi: 10.3788/co.20181102.0219

    CAO D SH, LIN G Y, YANG X H, et al. Structure design and wavelength accuracy analysis of ultraviolet double grating spectrometer[J]. Chinese Optics, 2018, 11(2): 219-230. (in Chinese doi: 10.3788/co.20181102.0219
    潘君骅. 光学非球面的设计、加工与检验[M]. 苏州: 苏州大学出版社, 2004.

    PAN J H. The Design, Manufacture and Test of the Aspherical Optical Surfaces[M]. Suzhou: Suzhou University Press, 2004. (in Chinese).
    孙武, 韩诚山, 吕恒毅, 等. 推扫式多光谱遥感相机动态范围拓展方法[J]. 中国光学,2019,12(4):905-912. doi: 10.3788/co.20191204.0905

    SUN W, HAN CH SH, LV H Y, et al. Dynamic range extending method for push-broom multispectral remote sensing cameras[J]. Chinese Optics, 2019, 12(4): 905-912. (in Chinese doi: 10.3788/co.20191204.0905
    袁立银, 谢佳楠, 侯佳, 等. 紧凑型红外成像光谱仪光学设计[J]. 红外与激光工程,2018,47(4):186-191.

    YUAN L Y, XIE J N, HOU J, et al. Optical design of compact infrared imaging spectrometer[J]. Infrared and Laser Engineering, 2018, 47(4): 186-191. (in Chinese
    胡斌, 黄颖, 马永利, 等. 高分辨率红外成像仪五反无焦主系统设计[J]. 红外与激光工程,2016,45(5):0518001. doi: 10.3788/irla201645.0518001

    HU B, HUANG Y, MA Y L, et al. Design of five-mirror afocal principal system for high spatial resolution infrared imager[J]. Infrared and Laser Engineering, 2016, 45(5): 0518001. (in Chinese doi: 10.3788/irla201645.0518001
    张营. 长波红外高光谱成像仪光学技术研究[D]. 上海: 中国科学院研究生院(上海技术物理研究所), 2016.

    ZHANG Y. Optical technology of long-wave infrared hyperspectral imaging[D]. Shanghai: Shanghai Institute of Technical Physics of the Chinese Academy of Sciences, 2016. (in Chinese).
    韩军, 李殉, 吴玲玲, 等. 一种光栅型成像光谱仪光学系统设计[J]. 应用光学,2012,33(2):233-239.

    HAN J, LI X, WU L L, et al. Optical system design of grating-based imaging spectrometer[J]. Journal of applied Optics, 2012, 33(2): 233-239. (in Chinese
